安科瑞ARD3-5J/SU+90L模块化电动机保护器

简要描述:安科瑞ARD3-5J/SU+90L模块化电动机保护器适用于额定电压至 AC 690V、额定电流至 AC 800A、额定频率为 50/60Hz 的电动机。产品体积小,结构紧凑,安装方便,在低压控制终端柜和 1/4 模数及以上各种抽屉柜中可直接 安装使用,提高了控制回路的可靠性和自动化水平。 ARD3 采用模块化的产品结构形式,包括主体控制模块、互感器模块和显示模块.

基础信息

产品型号

厂商性质

生产厂家

更新时间

2024-06-19

浏览次数

760
详细介绍
品牌安科瑞/Acrel

安科瑞ARD3-5J/SU+90L模块化电动机保护器

1  概述

安科瑞ARD3-5J/SU+90L模块化电动机保护器(以下简称 ARD3),适用于额定电压至 AC 690V、额定电流至 AC 800A、额定频率为 50/60Hz 的电动机。产品体积小,结构紧凑,安装方便,在低压控制终端柜和 1/4 模数及以上各种抽屉柜中可直接 安装使用,提高了控制回路的可靠性和自动化水平。

ARD3 采用模块化的产品结构形式,包括主体控制模块、互感器模块和显示模块,并可根据需要选配 ARD3 的其 他功能模块或附件,与接触器、电动机起动器等电器元件构成电动机控制保护单元,有远程自动控制、现场直接控 制、面板指示、信号报警、现场总线通信等功能。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。

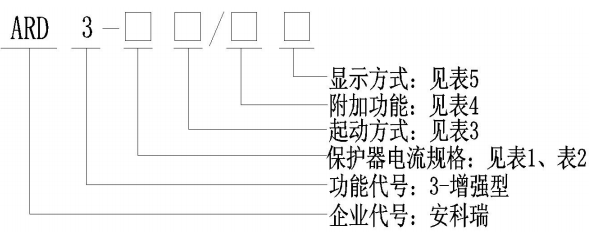

2  产品规格




备注:

1) 手动模式:保护器参与控制,起动方式为直接起动(全压起动)、双向起动时,保护器设置为手动模式。

2) 两步模式:保护器参与控制,起动方式为星/三角起动(两继电器)、自耦变压器(两继电器)时,保护器设置为两步模式。




3 产品组成



4 技术指标



5 启动控制

(1)自起动

自起动控制设置为“开",自起动模式设置为“起动",保护器上电后,执行延时自起动;自起动控设置为“开",自起动模式设置为“恢复"时,保护器上电后,恢复到掉电前状态。

自起动控制设置为“关",自起动不起作用。

(2)失压重起动

使用重起用于抗晃电和失压重起,“晃电"指的是由于雷击、短路或其它原因造成的电网短时电压波动或短时断电现象。当现场电动机因晃电而停机时,如电网电压在允许的时间内恢复正常(回到设定的恢复电压以上),保护器再起动被晃停的电机,如电网电压在允许的时间内没能恢复正常,则保护器将闭锁程序,不再起动电动机。为避免多台电机同时失压重起对电网造成较大的冲击,各台电机的失压重起动延时时间要有一定间隔,具体间隔时间根据实际工艺要求设置。
