安科瑞ASD100G开关柜状态指示器综合测控

简要描述:安科瑞ASD100G开关柜状态指示器综合测控用于3~35kV户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示,高压带电显示,自动温湿度控制,人体感应自动照明,语音提示,电参数测量及RS485通讯接口等众多功能,集操作、显示于一体。

基础信息

产品型号

厂商性质

生产厂家

更新时间

2024-04-28

浏览次数

567
详细介绍
品牌安科瑞/Acrel

安科瑞ASD100G开关柜状态指示器综合测控

概述



安科瑞ASD100G开关柜状态指示器综合测控用于3~35kV户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示,高压带电显示,自动温湿度控制,人体感应自动照明,语音提示,电参数测量及RS485通讯接口等众多功能,集操作、显示于一体。



技术参数



外形及尺寸(mm)

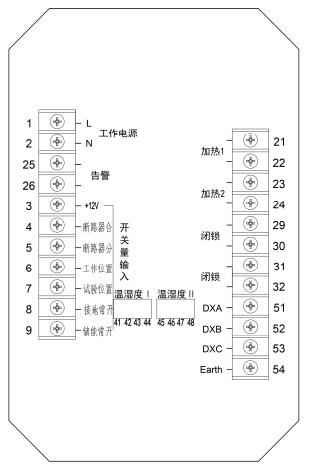

接线端子图




高压带电显示及闭锁

装置的高压带电显示功能适用于 3.6-40.5kV/50Hz 系统,与相应电压等级的传感器配合使用, 显示主回路的带电情况。若传感器为用户自行配置,须保证其对地短路输出电流大于 200μA。

在母线各相电压均小于额定电压的 15%时,强制闭锁处于“解锁"状态,前面板上“LOCK" 指示灯不亮,“闭锁"接点闭合;母线任意相电压大于额定电压的 40%时,强制闭锁处于“闭锁" 状态,“LOCK"指示灯亮,“闭锁"接点断开。




报警继电器输出

自动定值越限告警继电器输出包括:过压、欠压、过流、温控 1 超温、温控 2 超温、无线温度传感器组 1 高温、无线温度传感器组 2 高温、无线温度传感器组 3 高温、无线温度传感器组 4 高温。

注意:需将相应的控制字选择为“投入"才有效!


自动温湿度控制

1) 模拟式温湿度控制(ASD100/ASD100G),当环境相对湿度≥85%,启动加热,当相对湿度 ≤77%,停止加热;当环境温度≥40℃,启动风扇鼓风,当温度≤35℃,停止鼓风。当环境温度≤5℃, 启动加热,当环境温度≥13℃,停止加热。(无显示,工作定值不可整定)。

2) 数字式温湿度控制,可测量并采用 LED(ASD200)或 LCD(ASD300、ASD310、ASD320)显示现场环境的温度和湿度,带有加热、鼓风控制接点,可根据需要,自行设定加热、除湿、鼓风的上下限。
